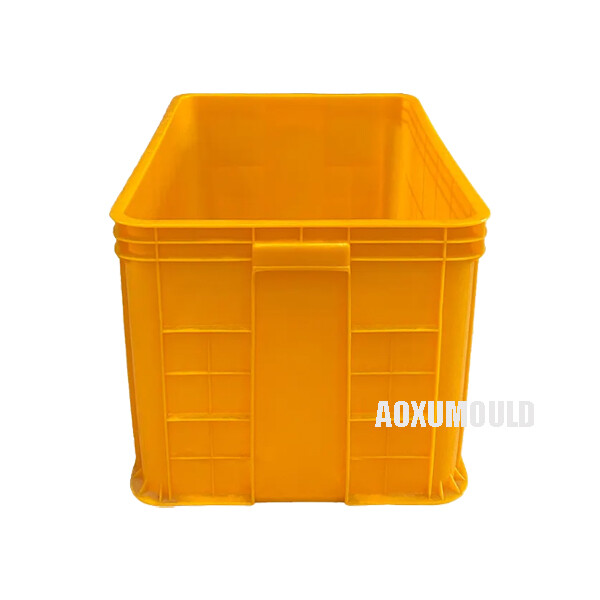

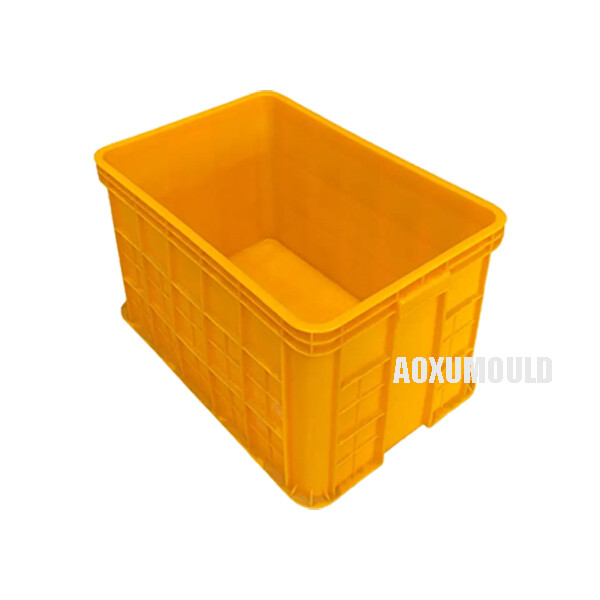

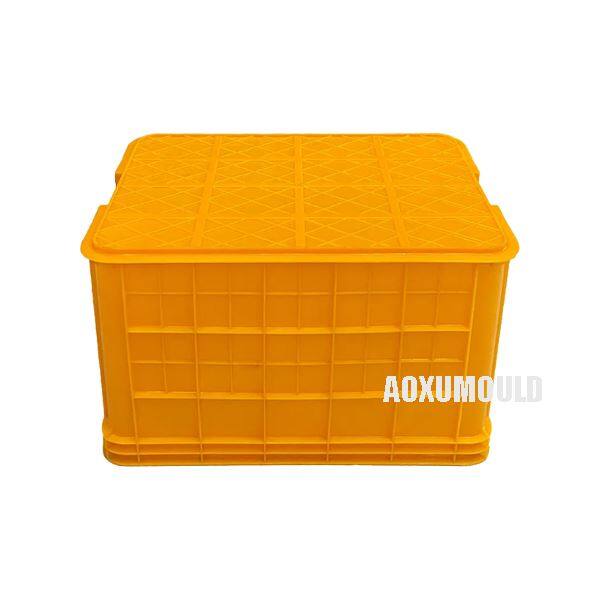

Eurobox -containervorm



Schimmelnaam	Eurobox -containervorm
Productmateriaal	HDPE/PP, plastic
Interne maat	573*380*357mm
Externe diameter	604*410*367mm
Schimmelmateriaal voor holte & . kern	P20, 718, H13
Nos van holte	1 holte
Injectiesysteem	Hete loper
Geschikte injectiemachine	1000T
Schimmelgrootte	880x680x650mm
Mold Lifetime	Meer dan 500, 000 pc's











De eerste stap in het productieproces is het ontwerp van de Mold {. ingenieurs maken een gedetailleerd ontwerp van de Mold met behulp van CAD -software, rekening houdend met de specificaties en afmetingen van de Eurobox -container . Dit ontwerp wordt vervolgens gebruikt om een ​​prototype -mal te maken, die wordt getest en geraffineerd om ervoor te zorgen dat het alle kwaliteitsstandaarden {{}}}}}

Zodra de prototype -mal is goedgekeurd, wordt deze gebruikt om de uiteindelijke vorm te maken door het proces van spuitgieten . Dit omvat het injecteren van gesmolten plastic in de schimmelholte, waar deze koelt en stolt om de vorm van de Eurobox -container . te vormen.

Nadat de schimmel is geïnspecteerd en goedgekeurd, is deze klaar voor productie . De mal wordt gemonteerd op een spuitgietmachine, waar deze wordt gebruikt om Eurobox -containers in grote hoeveelheden te produceren . De containers worden vervolgens uit de mal verwijderd, getrimd en voltooid om te voldoen aan alle kwaliteitsnormen .}

Over het algemeen is het productieproces van Eurobox Container Injection Mold een nauwkeurig en efficiënt proces dat resulteert in hoogwaardige schimmels voor de productie van Eurobox-containers . met zorgvuldig ontwerp, testen en productietechnieken, fabrikanten kunnen ervoor zorgen dat de schimmels die ze produceren duurzaam, betrouwbaar zijn en alle kwaliteitsstandaard.}}}}}}}







>Gemeenschappelijke robottoepassingen in de productie van Eurobox

Demoughing - Crates verwijderen uit de spuitmal .

Stapelen en nestelen - Kratten organiseren voor opslag/transport .

Kwaliteitsinspectie - Visiesystemen Controleer op defecten .

Verpakking en palletiseren - kratten voorbereiden voor verzending .

>Hier zijn de belangrijkste voordelen:

1. Verhoogde productie -efficiëntie

Snellere cyclustijden - Robots kunnen Containers sneller staken, stapelen en verpakken dan handarbeid .

24/7 werking-In tegenstelling tot menselijke werknemers kunnen robots non-stop shifts uitvoeren, waardoor de uitvoer . maximaliseert

Multi-cavity schimmeloptimalisatie-robots verwerken efficiënt meerdere kratten per cyclus zonder vertragingen .

2. verbeterde consistentie en kwaliteit

Precisieafhandeling - Elimineert menselijke fouten (e . g ., verkeerde uitlijning, onderdelen laten vallen) .

Uniform Stacking - zorgt ervoor dat kratten perfect zijn uitgelijnd voor nestelen en palletiseren .

Verminderde defecten - Minimaliseert krassen, kromtrekken of verontreiniging door handmatige hantering .

3. kosten besparingen op de lange termijn

Lagere arbeidskosten - Vermindert afhankelijkheid van handmatige werknemers voor repetitieve taken .

Minder materiaalverspilling - Nauwkeurige uitwerpen en plaatsing verminderen schade en wijst .

Energie -efficiëntie - Moderne robots verbruiken minder stroom dan het uitvoeren van extra machines .

4. Verbeterde werknemersveiligheid

Vermindert letsel op de werkplek - geen direct contact met hete mallen of bewegende delen .

Behandelt zware belastingen - Robots beheren eenvoudig grote Euroboxes (e . g ., 800 × 600 mm kratten) .

Ergonomische voordelen - elimineert repetitieve spanningsletsels door handmatige behandeling .

5. flexibiliteit en schaalbaarheid

Snelle omschakelingen - Robots kunnen zich aanpassen aan verschillende kratgroottes en mallen met herprogrammering .

Integratie met Smart Systems-Werkt met IoT-enabled-machines voor realtime monitoring .

Future-Proofing-Gemakkelijk upgradebaar voor nieuwe productie-eisen .

6. Betere ruimtegebruik

Compacte werkcellen - Robots vereisen minder vloeroppervlak dan handmatige werkstations .

Geautomatiseerde transportband & palletizing - Streamlines logistiek binnen de productielijn .

7. hogere ROI (rendement op investering)

Hoewel de initiële kosten hoog zijn, loont robotautomatisering via:

Hogere output per uur

Lagere defect tarieven

Verlaagde operationele kosten in de loop van de tijd .





• Mold Load Procedure

1. pre-loading voorbereiding

Power Off & Lockout/Tagout (loto) - Sluit de IMM uit en beveiligde energiebronnen .

Reinig de platenoppervlakken - Verwijder vuil, vet of residueel plastic uit zowel stationaire als bewegende platen .

Controleer de compatibiliteit van de schimmel - Controleer de dimensies van de schimmel, klemkracht en ejector -slagvereisten .

Bereid hijsapparatuur voor - Gebruik een overheadkraan of vorkheftruck met geschikte slingers/ketens .

2. vorminstallatie

Stap 1: Plaats de mal

Lijn de locatieringen van de mal uit met de gatengaten van de imm .

Zorg ervoor dat de mal gecentreerd is om ongelijke klemdruk te voorkomen .

Stap 2: Bevestig de mal

Bout de stationaire kant (holte half) naar de vaste platen .

Bout de bewegende zijde (kernhelft) naar de beweegbare platen .

Gebruik geharde bouten en koppel ze gelijkmatig in een kruispatroon .

Stap 3: Verbind hulpsystemen

Bevestig koellijnen (verifieer geen lekken) .

Verbind ejectorsysteem, hydraulica of sensoren indien van toepassing .

3. post-loading cheques

Verifieer de uitlijning - Zorg voor geen verkeerde uitlijning tussen schimmelhelften .

Testklem en uitwerpselen - Fiet de machine handmatig in om een ​​soepele werking te controleren .

Stel procesparameters in - invoertemperatuur, druk en cyclustijdinstellingen .

• MOLD -PROCEDURE ONTLAGEN

1. Pre-UNLOADing Voorbereiding

Koel de vorm af - Voer koelcycli uit om thermische schok te voorkomen .

Voer de koellijnen af ​​- voorkom waterlekkage tijdens verwijdering .

Koppel elektrische/hydraulische lijnen los - Koppel de sensoren, verwarmingsters of hydraulica veilig los .

2. schimmelverwijdering

Stap 1: Los geleidelijk los

Laat bouten vrij in een kruispatroon om Warping te voorkomen .

Gebruik hijsapparatuur om het gewicht van de schimmel te ondersteunen .

Stap 2: Extraheer de mal

Trek de mal langzaam weg van de platen .

Zorg ervoor dat er nog geen slangen of draden zijn bevestigd .

Stap 3: Groot opslaan

Plaats de vorm op een speciaal rek of pallet .

Pas anti-rust-coating toe als opslag op lange termijn nodig is .

3. post-unload cheques

Inspecteer schimmel op schade - controleer op slijtage, scheuren of verkeerde uitlijning .

Reinig platen en gebied - Verwijder puin voordat u de volgende vorm laadt .



Schimmelstaal

Hot Runner -systeem



Standaardonderdelen









1. voorharde staal (algemeen gebruik, lage tot middelgrote productie)

P20 (1.2311 / 1.2312)

-Best voor: kleine tot middelgrote productie runs (50, 000 -300, 000 schoten)

-Advies:

Pre-Harded (~ 30 HRC), klaar voor bewerking .

Goede polijstbaarheid voor gladde kratoppervlakken .

Kosteneffectief voor standaard Eurobox-schimmels .

-Beperingen: niet ideaal voor hoog-wear of schurende kunststoffen .

718H / 1.2738 (gemodificeerde P20 met hogere hardheid)

-Best voor: middelgrote tot hoge productie (300, 000 -800, 000 schoten)

-Advies:

Hogere hardheid (~ 35 uur) dan p 20.

Betere weerstand tegen slijtage en corrosie .

Geschikt voor met glas gevulde kunststoffen .

2. High-Hardness Tool Steels (langdurige, hoog-volume productie)

H13 (1.2344 / SKD61)

-Best voor: hoog-volume productie (500, 000-1, 000, 000+ schoten)

-Advies:

Uitstekende hittebestendigheid (voor snel fietsen) .

Hoge taaiheid is bestand tegen kraken onder stress .

Kan worden gehard tot 48–52 HRC .

-Common gebruik: Core & Cavity Inserts voor zware Euroboxes .





>1. Wat is een Eurobox -containervorm?

Het is een precisiestalen schimmel die wordt gebruikt in spuitgietmachines om gestandaardiseerde Eurobox -plastic kratten te produceren (E . g ., 600 × 400 mm of 800 × 600 mm) . Deze kratten zijn stapelbaar, duurzaam en breed gebruikt in logistieken, agrarisch {...

>2. Welke materialen worden gebruikt voor de mal?

Schimmelstaal: gehard staal (P20, H13, 718H of roestvrij staal) voor een lange levensduur .

Plastic materiaal voor kratten: typisch PP (polypropyleen) of HDPE (polyethyleen met hoge dichtheid) voor duurzaamheid .

>3. Welke maten en ontwerpen zijn beschikbaar?

Standaardgroottes: 400 × 300 mm, 600 × 400 mm, 800 × 600 mm (compatibel met EUR -pallets) .

Aangepaste maten, kleuren, logo's en functies (e . g ., ventilatiegaten, versterkte wanden, opvouwbare ontwerpen) kunnen worden ondergebracht .

>4. Welke machines zijn nodig voor productie?

Spuitgietmachine (klemkracht: 500–2, 000 ton, afhankelijk van kratgrootte) .

Robotachtige armen (voor geautomatiseerde demoughing en stacking) .

>5. Biedt u schimmeltests en bemonstering?

Proefmonsters vóór massaproductie .

Mottestrapporten (cyclustijd, defect -analyse) .

>6. Hoe zorgt u voor schimmelkwaliteit?

CNC Machining & EDM voor precisie .

Harding & temperen voor slijtvastheid .

Kwaliteitscontroles: 3D -scannen, proefruns en T1 Sample Approveuring .

>7. Welk onderhoud is vereist?

Regelmatige reiniging, smering en inspectie .

Reserveonderdelen (uitwerppennen, schuifregelaars) moeten indien nodig worden vervangen .

>8. Biedt u ondersteuning after-sales?

Technische assistentie (Mold Setup, Problemen oplossen) .

Garantie (meestal 12 maanden) .
